Machine de découpe ZM-320

Machine de découpe ZM-320

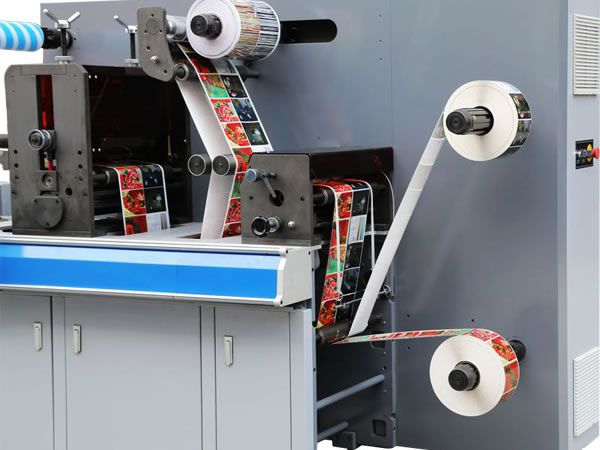

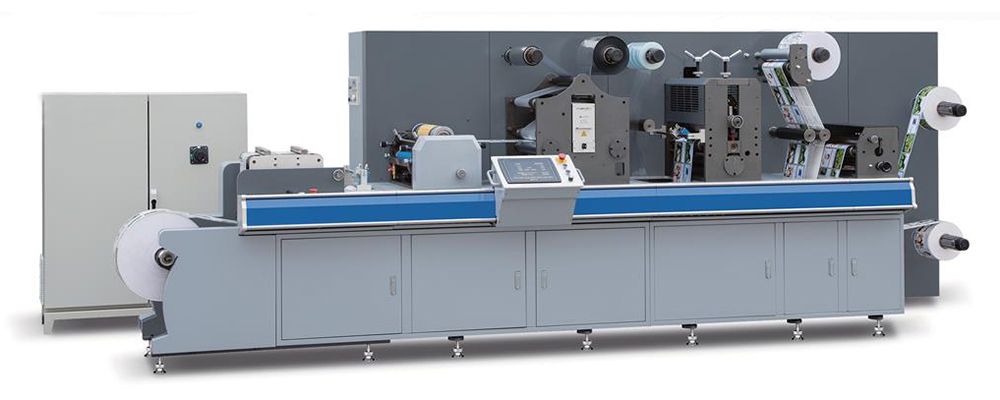

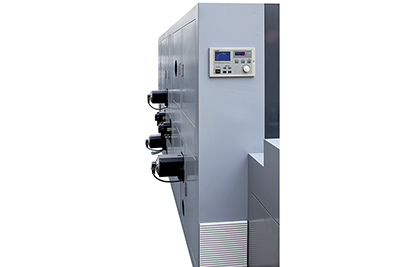

Cette machine de découpe ZM-320 dispose du dernier appareil servo contrôle Rexroth-Bosch provenant d'Allemagne. Son système de découpe breveté supporte une découpe rotative ou semi-rotative basée sur les exigences de production.

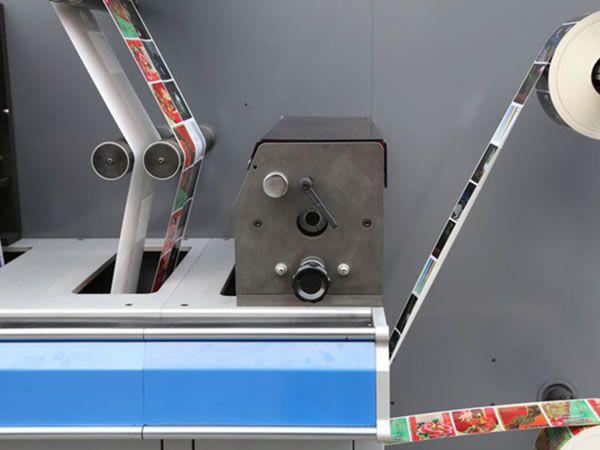

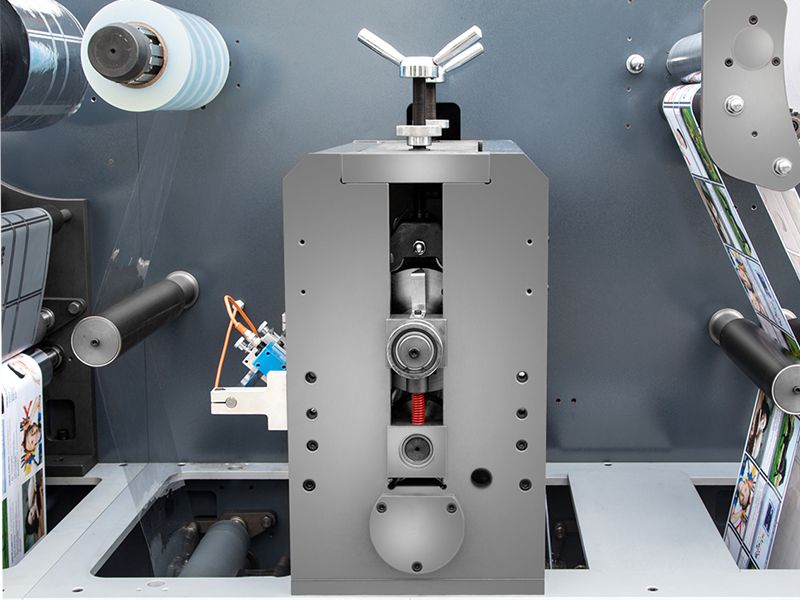

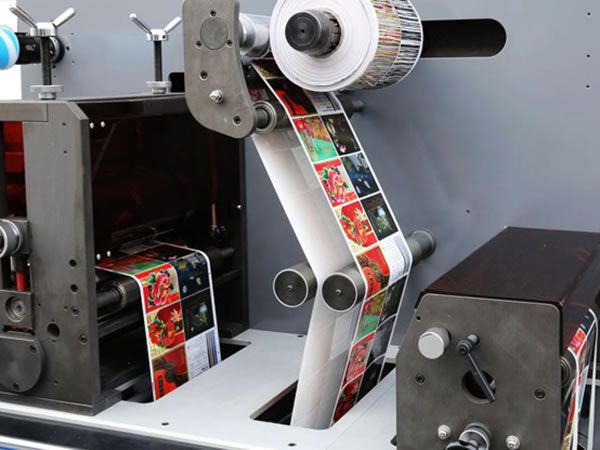

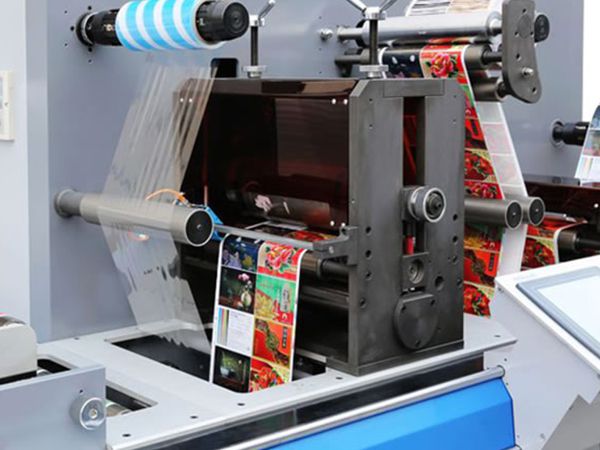

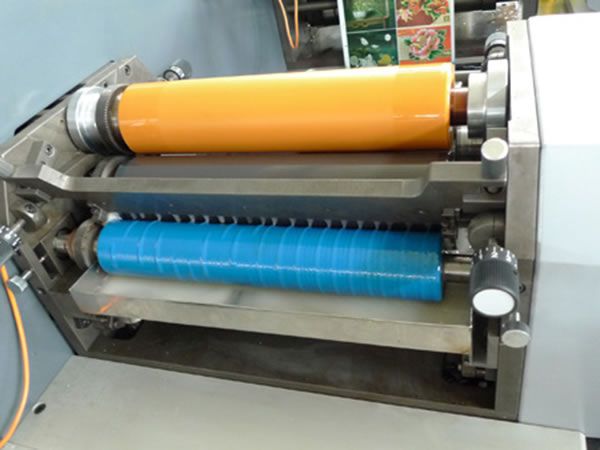

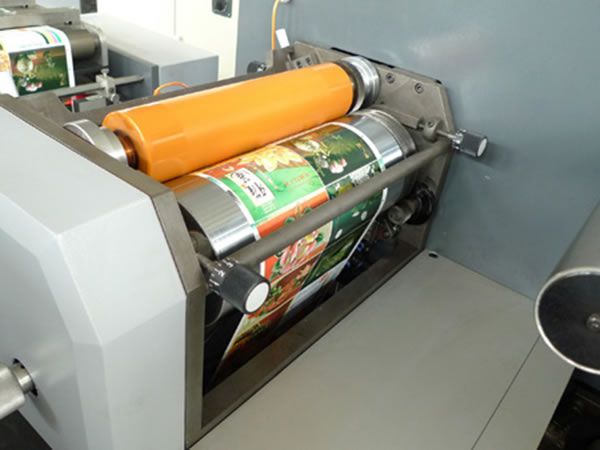

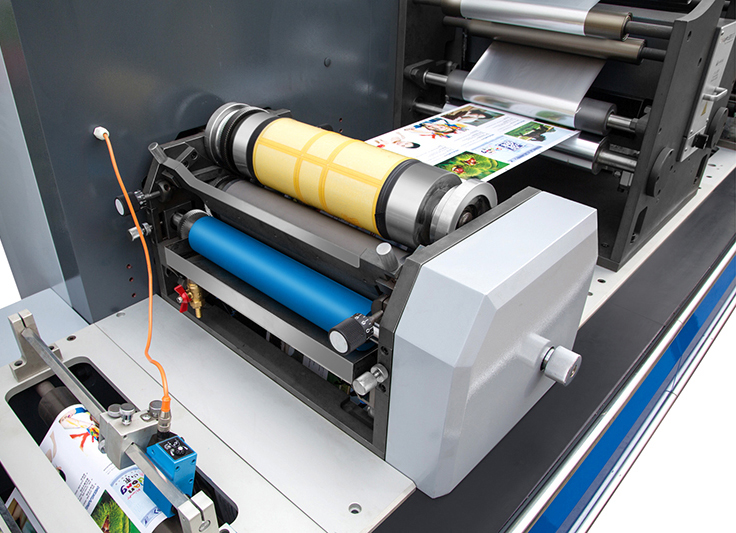

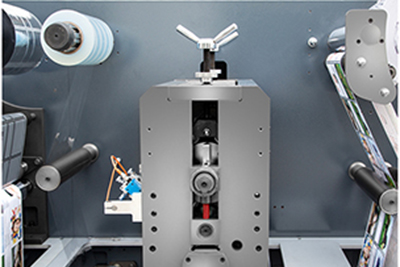

Différente du type intermittent traditionnel, la machine de découpe électrique semi-rotative garde la même tension de fonctionnement pour le dérouleur, le système de guidage de bande et la rembobineuse afin que les matériaux ne glissent pas lors de la découpe. De plus, cette unité de découpe semi-rotative est montée avec un gros cylindre magnétique qui est pratique pour le changement de filière pour différentes applications.

La machine de découpe dispose d'une vitesse de rotation élevée, d'une précision et d'une efficience élevées ainsi que des coûts réduits. Elle est disponible pour diverses tâches de découpe à petite ou grande échelle. Pour une production à grande échelle, les utilisateurs peuvent changer le rouleau magnétique afin d'améliorer la qualité de découpe et la sortie.

Nous garantissons que notre produit vous dégagera le maximum de profits. C'est une machine de conversion idéale pour des maisons d'imprimerie.

Equipement principal

Description Quantité et Marque

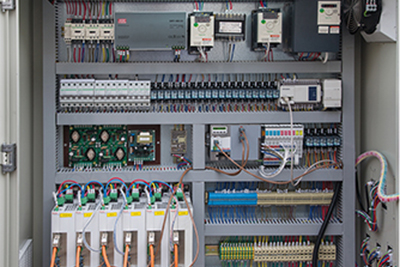

Contrôleur 1pièce Rexroth Bosch (Allemagne)

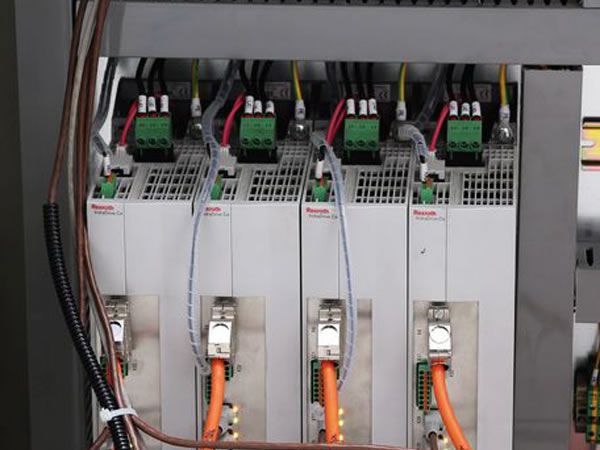

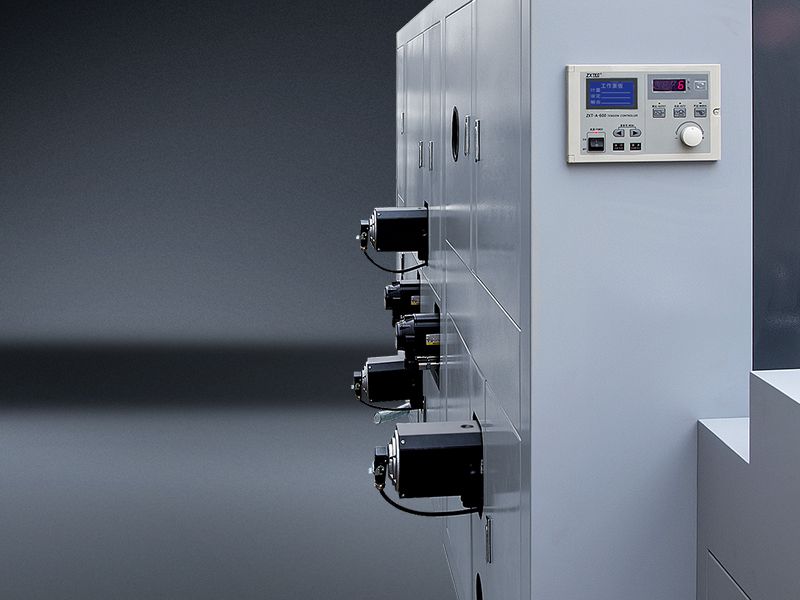

Servo commande 1pièce Rexroth Bosch (Allemagne)
Moteur principal ≥4pièces Rexroth Bosch (Allemagne)
Onduleur 2pièces Schneider (France)

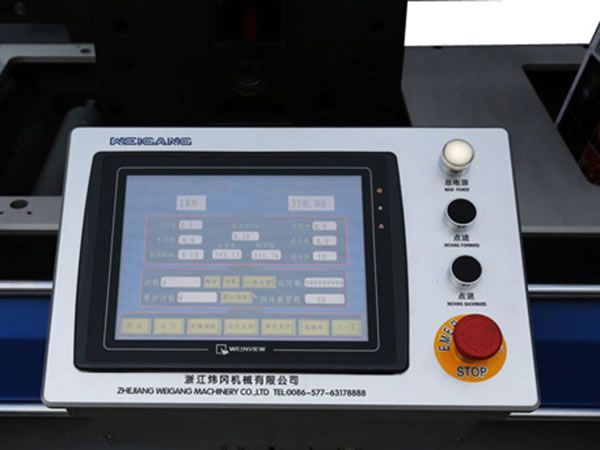

Ecran tactile 1 pièce Weinview (Chine Taïwan)

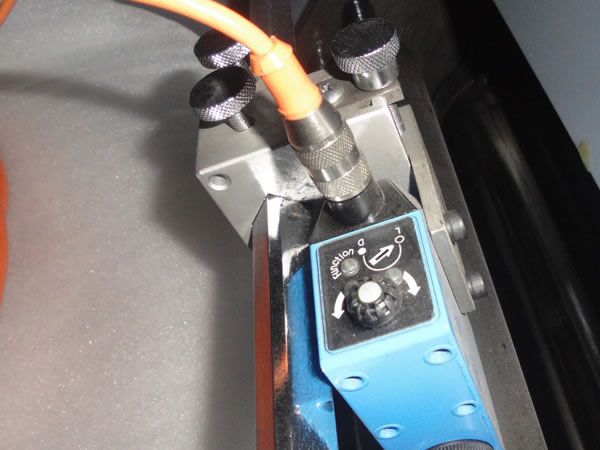

Cellule photoélectrique de suivi 1pièce SICK (Allemagne)

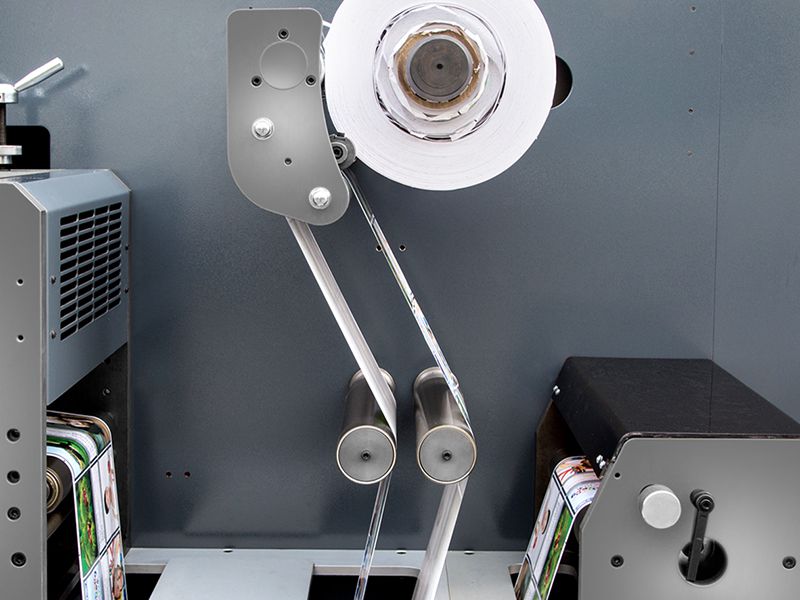

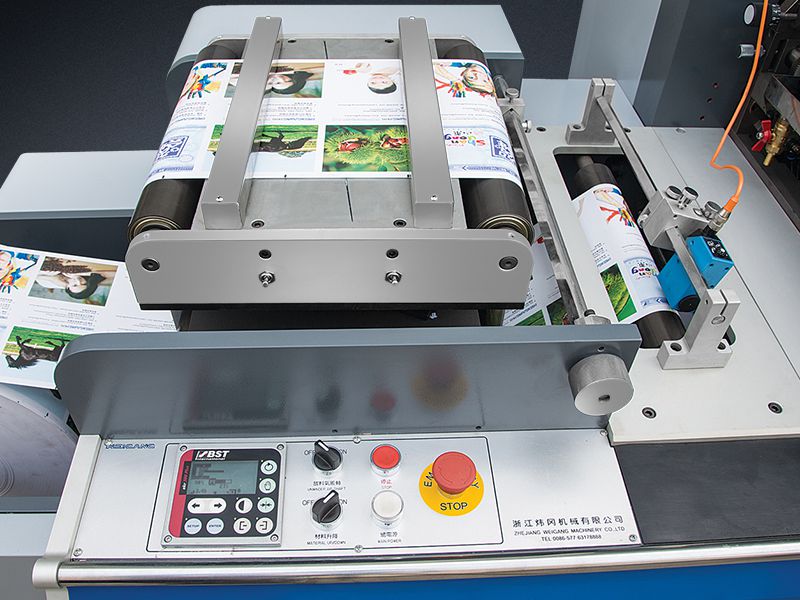

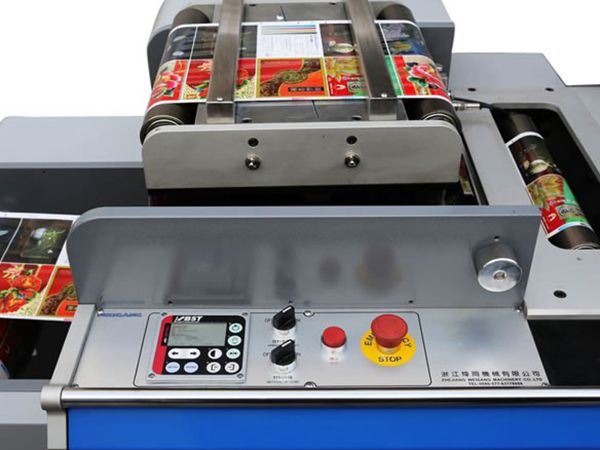

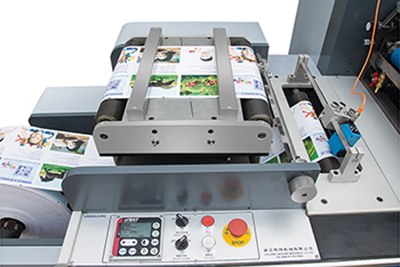

Système de guidage de bande 1set BST (Allemagne)
Contacteur 1pièce Schneider (France)

Paramètres techniques

Vitesse de découpe maximum (rotative) 120m/min.
Vitesse de découpe maximum (semi-rotative) 65m/min.
Longueur de découpe maximum (rotative) 190.5-539.75mm
Longueur de découpe maximum (semi rotative) 100-350mm
Largeur de découpe maximum 300mm
Largeur de bande maximum 320mm

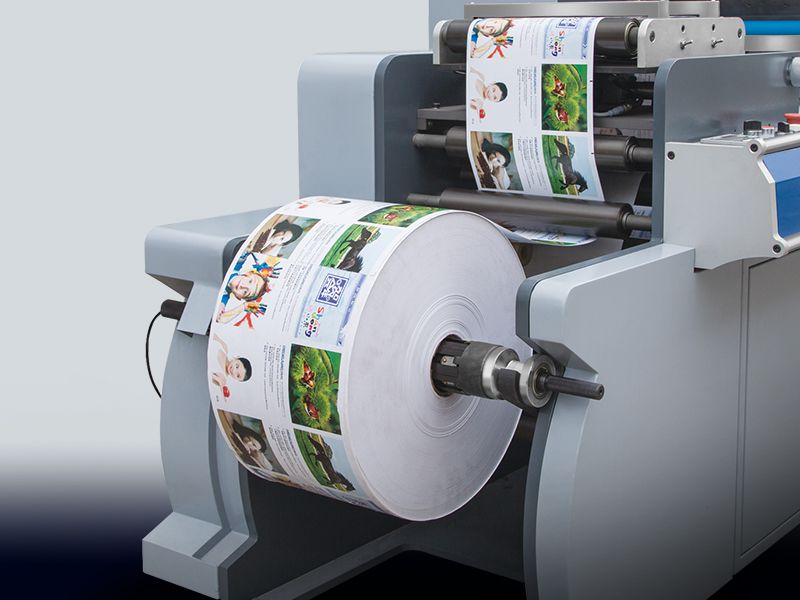

Diamètre de déroulement maximum 700mm
Diamètre de rembobinage maximum 600mm
Précision de découpe +0.1mm

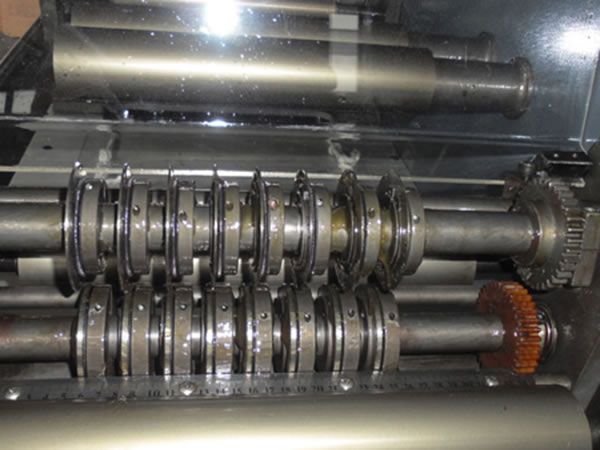

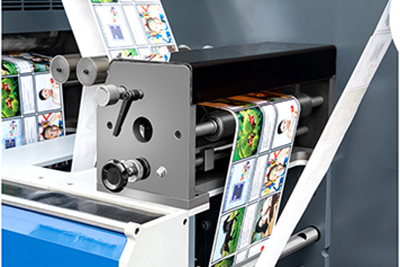

Largeur de refente ≥20mm
Puissance électrique 380V, 3P
Poids 2400kg
Dimensions 3.22m×1.68m×1.66m
